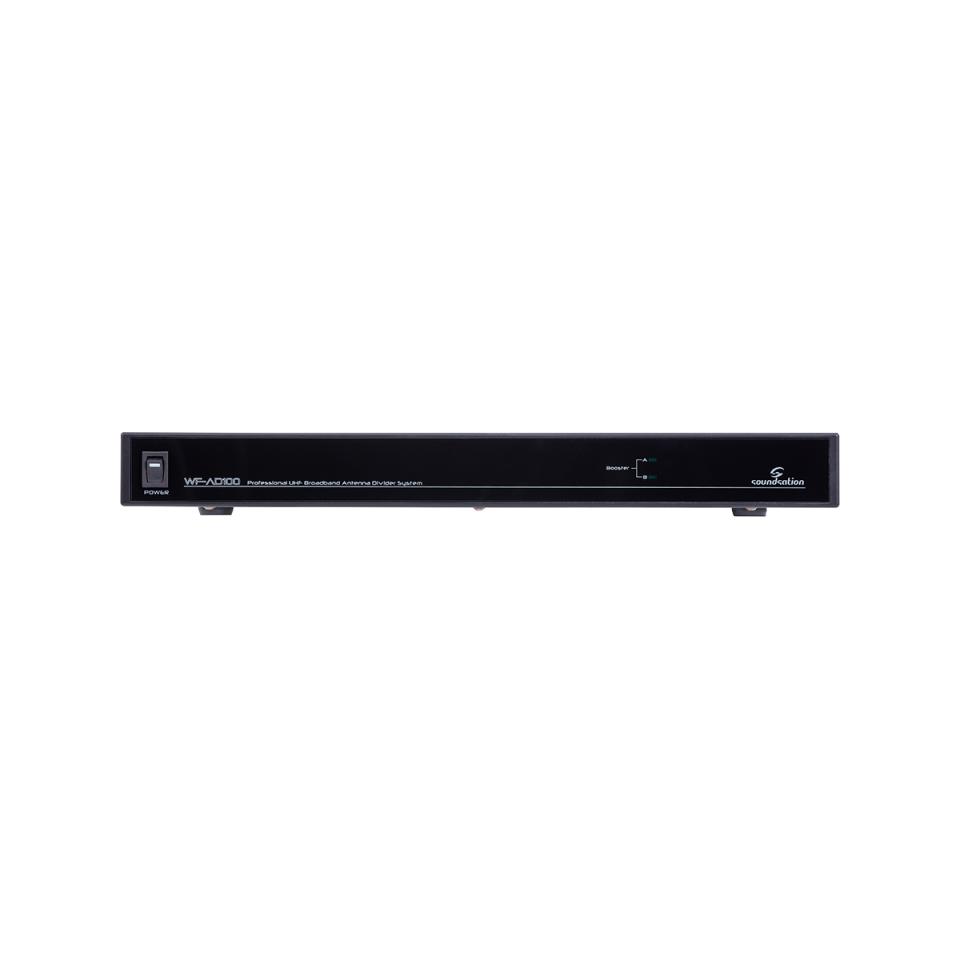

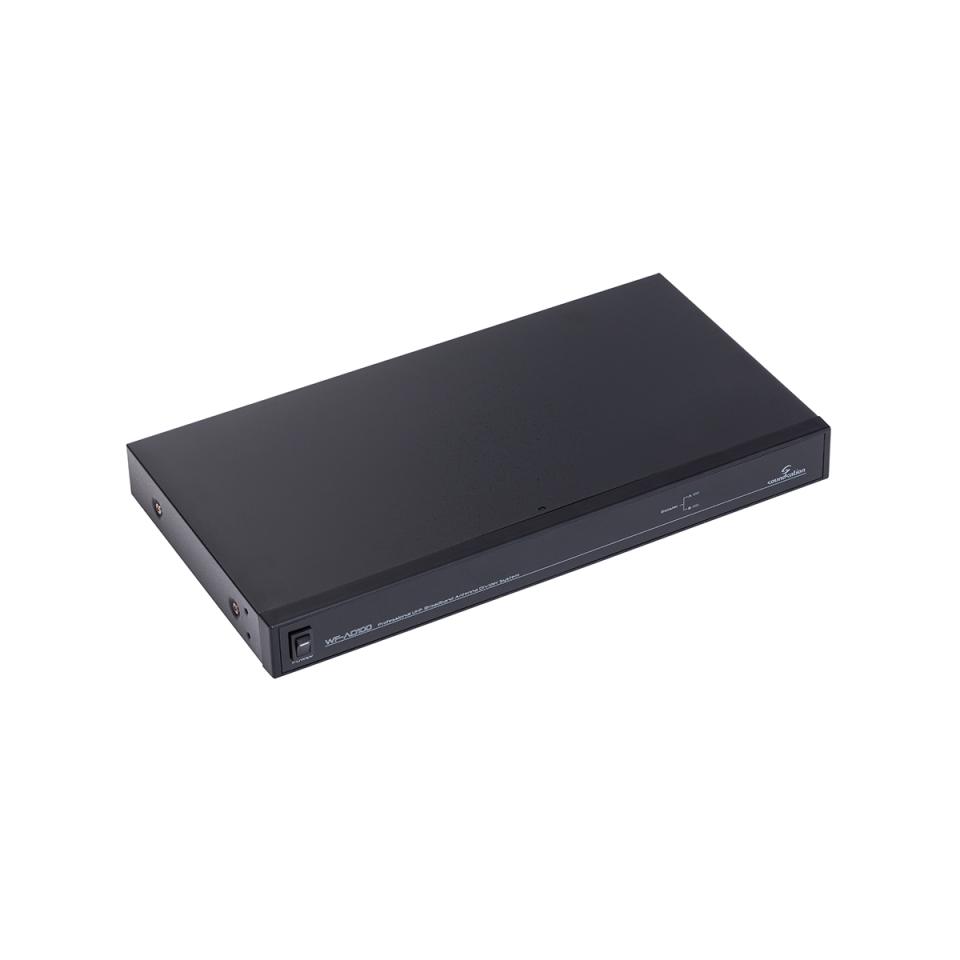

Soundsation WF-AD100 UHF Anten Dağıtıcı

WF-AD100, 470 ~ 1000 MHz taşıyıcı frekans aralığı için optimize edilmiştir ve tek bir çift anten üzerinden 2 ila 4 adet diversity özellikli UHF alıcısının çalıştırılmasını sağlar; böylece anten kurulumunu büyük ölçüde basitleştirirken, sinyal menzilini ve alım verimliliğini artırır.

Gelişmiş devre tasarımı ve en yeni nesil yüksek dinamik aralıklı, düşük gürültülü bileşenler sayesinde, çoklu sistem kullanımlarında parazit sinyalleri (spurious interference) ortadan kaldırır ve modülasyon bozulmasını minimuma indirir. Sistemin çıkış kazancı yaklaşık olarak 1'dir.

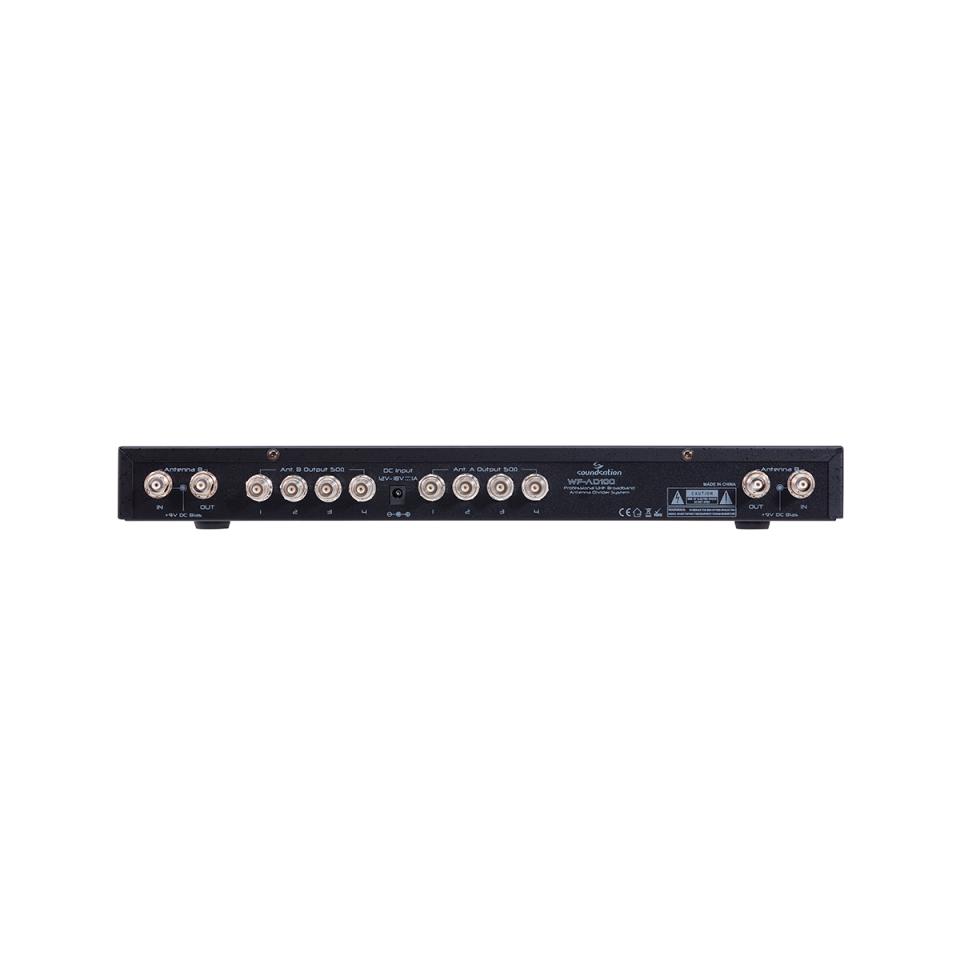

Cihaz, 2 set anten Giriş/Çıkış konektörü (BNC dişi) ve 4 grup diversity alıcısına doğrudan bağlantı sağlayan 2 set 4 kanallı anten çıkış konektörü (BNC dişi) ile donatılmıştır.

Teknik özellikler

Güç Kaynağı

12÷15V DC

Bant Genişliği

470MHz ÷ 1000MHz

IIP3

+32dBm

RF Çıkış Kazancı

+0,1dB ÷ +1dB

Giriş-Çıkış Kazancı

+0,1dB ÷ +1dB

Çıkış İzolasyon Oranı

470 ÷ 1000MHz aralığında > 18dB

Bant Seçimi

Alt sınır > 35dB; Üst sınır > 30dB

Giriş-Çıkış Empedansı

50 Ohm

Anten Konnektörleri

BNC Dişi

Aksesuarlar

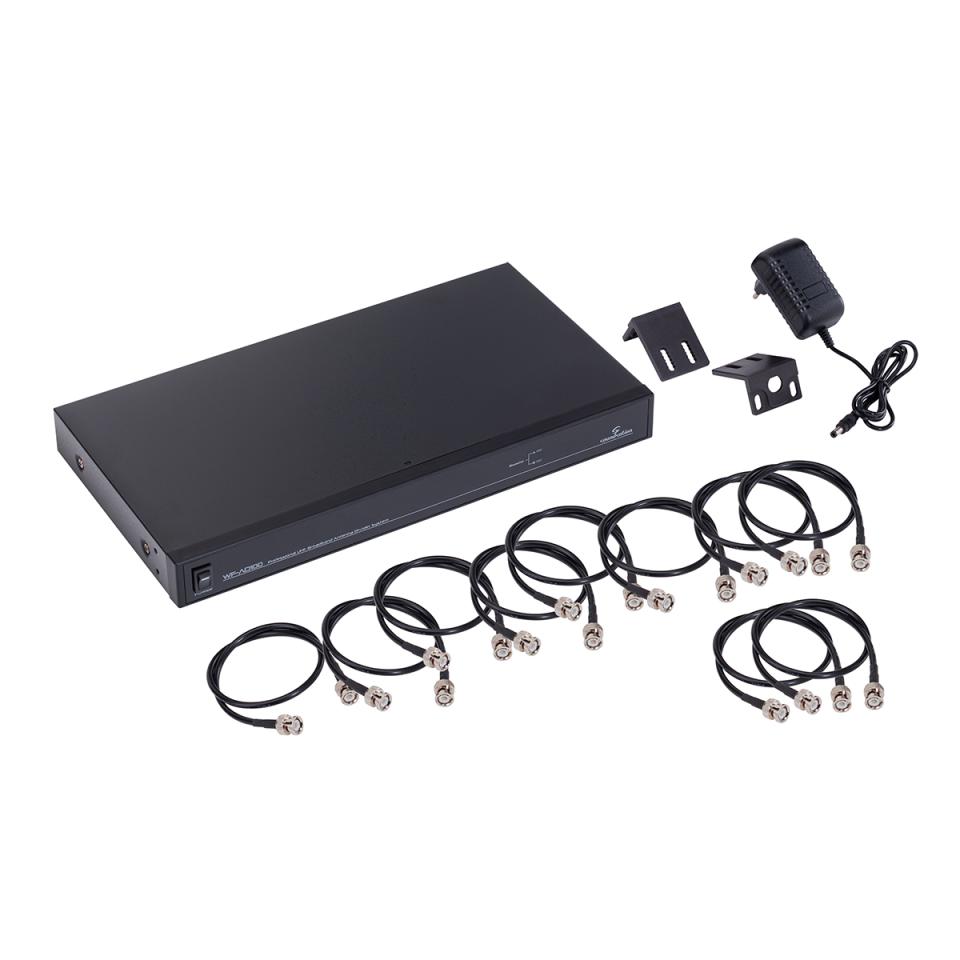

10 x BNC-BNC sinyal kablosu (50cm); 1 x AC/DC Adaptör; 2 x Rack Montaj Braketi; 1 x Kullanım Kılavuzu

Boyutlar (GxYxD)

420x45x240mm

Ambalaj Boyutları (GxYxD)

549x110x301mm

Ağırlık

1,8 kg

Ambalaj Ağırlığı

3,5 kg
